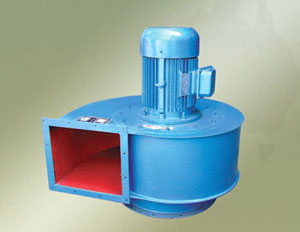

4-72、B4-72、F4-72 型離心通風機
1、4-72 型離心通風機概述
4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對銅材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬物質顆料物不大于150mg/m3，氣體溫度不得超過80℃。
B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同，No2.8~6A采用B35型帶法蘭盤與底腳的電動機，No6~12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。
F4-72型風機采用不銹鋼材質用于輸送腐蝕氣體，其性能與地基尺寸同于4-72型。
2、4-72 型離心通風機形式
從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。4-72型風機No2.8~6出廠時均做成1種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。No2.8出風口位置調整范圍0°~225°，間隔45°。No3.2~6出風口位置調整范圍0°~255°。間隔225°，No8~12出風口位置調整范圍0°~225°，間隔是45°。No8~12出風口位置洞的范圍0°~225°，間隔45°。No16、20出風口位置制成固定的三種：0°、90°、180°，不能調整，訂貨時需注明。
風機的傳動方式有A、B、C、D四種。4-72型風機中No2.8~6采用A式傳動，No8~12采用C、D式傳動，No16~20采用Ｂ式傳動.
3、4-72 型離心通風機結構特點
4-72型風機中No2.8~6主要由葉輪、機殼、進風口等部分配直聯電動機而組成。No8~20除具有上述部分外，還有傳動部分等。
1.1. 葉輪由10個后傾的機翼型葉片、曲線型前盤和平板后盤組成。用銅板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。
1.2. 機殼做成兩種不同型式。No8~12機殼作成整體，不能拆開，No16~20的機殼制三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
1.3. 進風口制成整體，裝于風機的側面，與軸向平等的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
1.4. 傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
4、4-72 型離心通風機性能與選擇
本樣本只給No.10樣機的無因次性能表及曲線，由該性能表和曲線計算No10以上風機的有因次性能參數.
